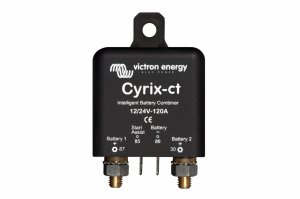

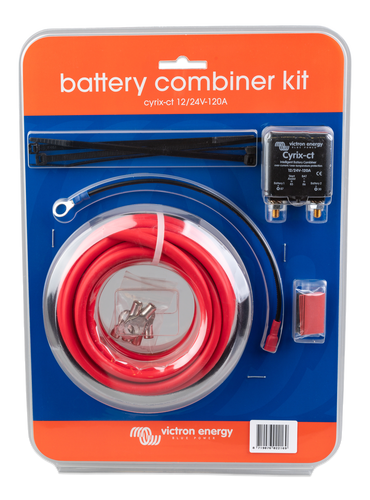

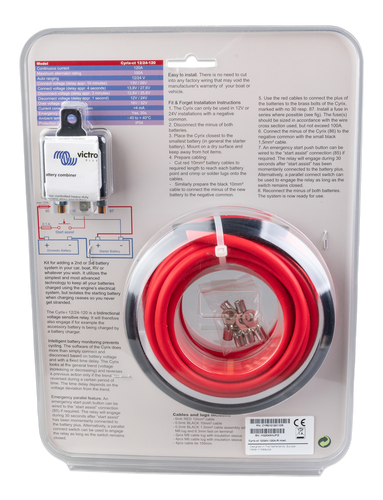

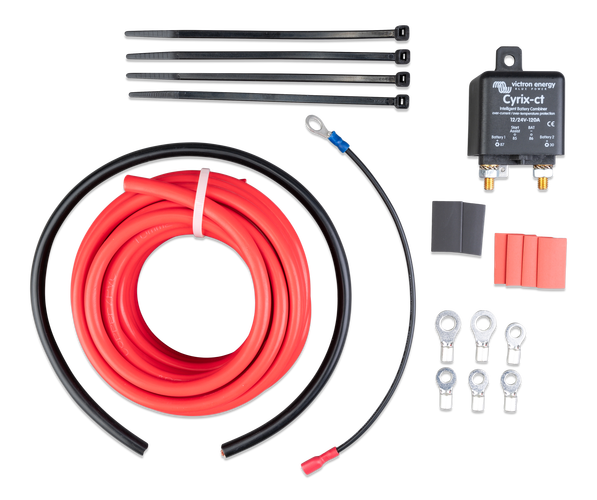

Victron Enerji 12/24V-120A Cyrix Akü Birleştirici Kit



Bazı akü birleştiricileri (voltaj kontrollü röle veya bölünmüş şarjlı röle olarak da adlandırılır) kısa ama yüksek amper yükü oluştuğunda aküyü devreden çıkarır. Akü birleştiricisi, aküler bağlandıktan sonra DC voltajı aniden devreden çıkarma değerinin altına düşerse büyük ama deşarj olmuş bir akü ünitesini bağlayamayabilir. Cyrix-ct 12/24'ün yazılımı, sadece akü voltajını ve sabit bir zaman gecikmesini temel alarak bağlantı kurmak ve bağlantı kesmekten çok daha fazlasını yapar. Cyrix-ct 12/24 genel eğilime (voltaj artışı veya düşüşü) bakar ve sadece eğilim belli bir zaman dilimi boyunca tersine dönmüşse önceki bir eylemi tersine çevirir. Zaman gecikmesi, eğilime göre olan voltaj sapmasına bağlıdır. (Çoklu devreye alma/devreden çıkarma profillerine sahip Akü Birleştiriciler için lütfen Cyrix-i 400'e bakınız)

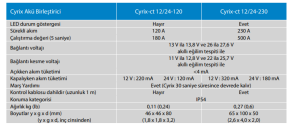

Cyrix 12/24-120: 13 mm (M6) Cyrix 12/24-230: 16 mm (M8)



Cyrix, aşırı kontak sıcaklığı durumunda devreden çıkar ve sıcaklık düştüğünde tekrar devreye girer.



LED açık: devrede LED 10 sn. yanıyor: devre dışı LED 2 sn. yanıyor: bağlanıyor LED 2 sn. yanıp sönüyor: bağlantı kesiliyor LED 0,25 sn. yanıp sönüyor: alarm (yüksek sıcaklık; voltaj > 16 V; her iki akü < 10 V; bir akü < 2 V) (24 V için iki ile çarpılması gerekir)



Cyrix-ct 12/24 sistem voltajını otomatik olarak algılar.



Cyrix akü birleştiricileri, diyot izolatörlerin yerine mükemmel bir şekilde kullanılabilir. En önemli özelliği, neredeyse hiç voltaj kaybının yaşanmaması sayesinde alternatör veya akü şarj cihazlarının çıkış voltajının arttırılmasına gerek olmamasıdır.

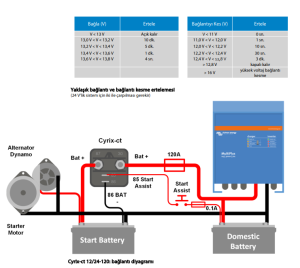

Tipik bir kurulumda, alternatör doğrudan marj aküsüne bağlanır. Yardımcı ünite aküsü ve muhtemelen bir baş taraf servo motoru ile diğer aküler, Cyrix akü birleştiriciler ile marş aküsüne bağlanır. Cyrix marş aküsünün bağlantı voltajına ulaştığını algılarsa devreye girer ve diğer akülerin paralel şarj edilmesini mümkün kılar.



Cyrix, bağlı olan iki akünün da voltajını algılar. Böylelikle aksesuar akü bir akü şarj cihazıyla şarj edilirken de devreye girer. Cyrix-ct 12/24'te ikili güç kaynağı bulunur. Bu sayede, bir aküdeki voltaj Cyrix'in çalışması için fazla düşük olduğunda da kapanır. Kurulum sırasında beklenmedik çalışmayı önlemek için veya bir akünün bağlantısı koptuğunda, Cyrix-ct 12/24 iki akü bağlantısından birindeki voltaj 2 V (12 V akü) veya 4 V'den (24 V akü) düşükse kapanmaz.



Cyrix, aküleri el ile paralel bağlamak için bir düğme (Cyrix 30 saniye süresince devrede kalır) veya bir anahtarla da devreye sokulabilir. Bu işlev, marş aküsünün deşarj olduğu ya da hasarlı olduğu acil durumlarda özellikle fayda sağlar.
